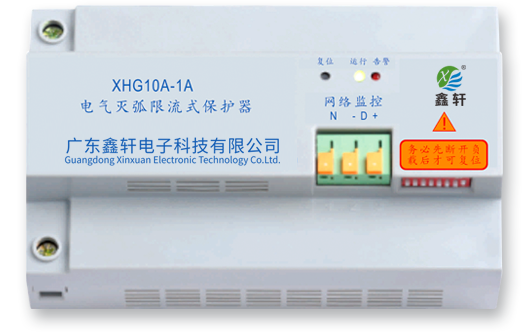

电气灭弧限流式保护器

电气灭弧限流式保护器


一、【产品概述】中山市鑫轩电子科技有限公司是一家专业研发、 生产电气灭弧限流式保护 器及消防监控设备的创新型高科技企业,公司拥有一支科技创新型的产品研发、 生产、销售队伍,掌握有多项专利技术。公司研发成功的 “电气灭弧限流式保 护器” (以下简称“保护器”) ,可有效克服传统断路器、空气开关及传统监 控设备的缺陷,其分断速度更快, 使用寿命更长。当发生短路故障时 ,能以微 秒级速度快速实行限流保护 ;当发生过载电流故障时,能够实行延时限流保护; 当环境温度或机内工作温度超限时,能执行超温限流保护。该保护器能有效抑制 短路电流的剧增, 显著减少电气火灾危害,维护社会安全稳定。



二、【产品性能】 1.微秒级短路限流保护功能 产品能实时检测用电线路电流,一旦 发生短路故障,能在 150 微秒内实现快速限流保护,有效抑制了因短路电流 过大所引起的电气火灾危害。 2. 当被保护线路的电流超过额定电流处于过载状态、且过载持续时间 超过设定时间(3-60 秒)时,保护器即可执行过载报警与限流保护。 3. 当保护器工作环境温度或机内元件温度超过所设定温度值时,保护 器即可执行超温保护功能。 4. 保护器执行限流保护时,能发出声光报警指示。 5. 保护器内置远程计算机数据接口,符合 RS-485 接口协议,可以将多 台保护器与计算机联网,能够实现计算机实时监控、统计查询与追溯功能。


三、【产品应用场合】 电气灭弧限流式保护器使用时应串接在电力分路开关后的用电线路中, 能实时监测用电线路中电流故障并执行限流保护,是电气防火的保护神。

本产品可适用于各种用电场所,如学校、医院、寺庙、会展、宾馆、娱乐 场所、商场、住宅、仓库及工厂等。此产品亦可向石油、化工、汽车、轮 船、航空等领域作电气防火的延伸开发。


四、【产品工作原理】 1 所示的电气灭弧限流式保护器系统框图,表明了整个系统由以下几个单 元构成:电流互感器 1、检测单元 2、温度传感器 3、主控开关 4、微处理器单元 5、通信单元 6、报警单元 7 以及辅助电源单元


五、【主要技术指标】 单相电气灭弧限流式保护器

(表 1




、【产品安装与使用】 1. 产品系统安装接线示意图 (见下图
